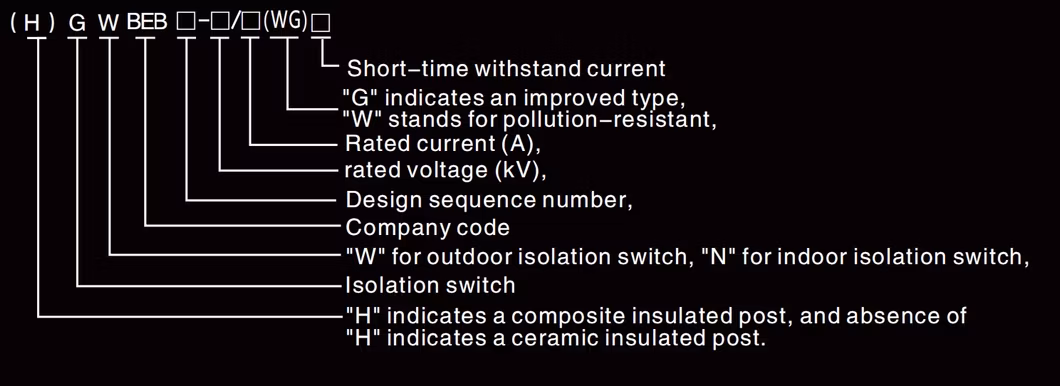

L'interruttore di isolamento ad alta tensione esterno di tipo (h)GWBEB, noto anche come interruttore di scollegamento di isolamento, è meticolosamente realizzato per l'impiego su linee di trasmissione e distribuzione di potenza ad alta tensione a 10(12, 15, 24) kV. È progettato per aprire e chiudere efficacemente circuiti monofase o trifase senza carico mentre la tensione rimane presente, garantendo una funzionalità ottimale nelle impostazioni di alta tensione.

Questo interruttore è progettato specificamente per il funzionamento monofase all'interno di sistemi di linea trifase, caratterizzato da una struttura semplice, un prezzo economico e un funzionamento semplice. Le correnti nominali disponibili sono variate in modo vigoroso, inclusi 200, 400, 600, 800, 1000 e 1250 a. Ogni interruttore è composto da una base stabile, isolatori a palo durevoli, componenti conduttivi e una sezione meccanica di precisione. L'innovativa struttura con coltello a saracinesca facilita l'apertura e la chiusura del circuito senza interruzioni. Il coltello a punto di iniezione di ogni fase incorpora due lame conduttive, potenziate da molle di compressione esterne su entrambi i lati. La regolazione meticolosa dell'altezza della molla consente di ottenere la pressione di contatto necessaria per il coltello a saracinesca dell'interruttore. Per un funzionamento sicuro ed efficiente, l'interruttore utilizza un gancio isolato per le manovre di apertura e chiusura, integrato da un affidabile meccanismo di autobloccaggio.

Ambiente di lavoro:

Opera efficacemente ad altitudini non superiori a 1000 metri;

Prospera in intervalli di temperatura ambiente: Un massimo di +40°C e un minimo di -30°C;

Progettato per resistere a velocità del vento all'aperto fino a 35 metri al secondo;

Il luogo di installazione deve essere privo di vibrazioni gravi e frequenti che potrebbero compromettere le prestazioni.

L'ambiente di installazione deve essere privo di gas, depositi chimici, nebbia salina, polvere, sporcizia, o qualsiasi sostanza esplosiva o corrosiva che potrebbe compromettere in modo significativo l'isolamento e la conduttività elettrica dell'interruttore.

Nota:

QUANDO LE CONDIZIONI DI UTILIZZO NORMALI SOPRA INDICATE VENGONO SUPERATE, GLI UTENTI SONO INVITATI A PARTECIPARE A DISCUSSIONI CON L'AZIENDA.

Installazione, uso e regolazione

Lavoro di preinstallazione

1. Eliminare tutta la polvere e lo sporco dai componenti e pulire meticolosamente la superficie del flacone isolante in porcellana per garantire un funzionamento ottimale.
2. Pulire accuratamente la superficie del cablaggio della vite di messa a terra per garantire collegamenti affidabili.
3. Applicare un ampio strato di vaselina di grado industriale a tutte le parti rotanti e alle aree di contatto per mantenere un funzionamento regolare e una lunga durata.
4. Esaminare la superficie di contatto e regolare l'altezza della molla di compressione per assicurarsi che la pressione di contatto aderisca alle specifiche indicate nella Tabella II
5. Questo interruttore è progettato appositamente per l'uso con il sollevamento ed è progettato per funzionare in tandem con il trasformatore sulla linea di alimentazione, garantendo un'integrazione e un funzionamento senza problemi.
6. Questo interruttore supporta una corrente nominale di 200-400 ampere ore, utilizzando in genere tre fori di montaggio. Per le applicazioni 600-1000A, vengono generalmente utilizzati tre fori di montaggio.

Eseguire un'ispezione annuale dei seguenti componenti dell'interruttore per garantire prestazioni ottimali:
Pulire lo sporco dalle parti conduttive, dalle superfici di contatto e dalle superfici isolanti delle bottiglie in porcellana per mantenere il corretto funzionamento.

Ispezionare tutti i componenti per verificare che non siano presenti segni di danneggiamento, con particolare attenzione al rilevamento di eventuali danni o crepe nella bottiglia isolante in porcellana.

Verificare che la superficie di contatto delle parti conduttive mantenga gli standard di qualità per un funzionamento efficiente.
