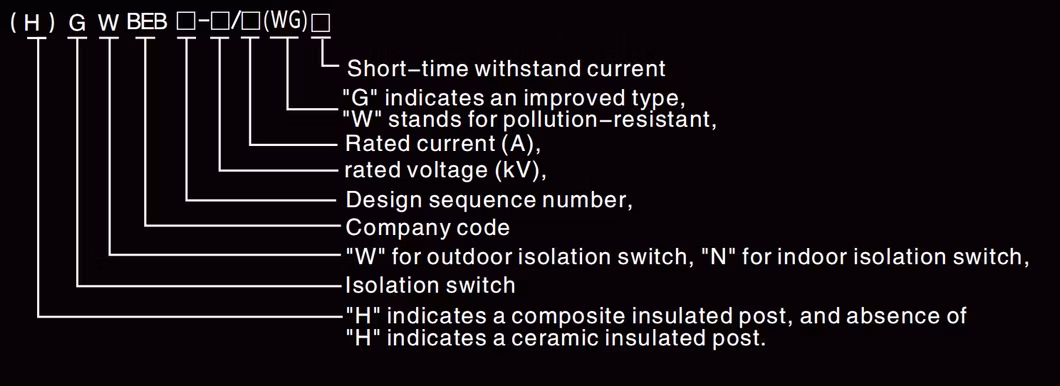

L'interruttore di scollegamento di isolamento per esterni ad alta tensione di tipo (H)GWBEB, anche elegantemente indicato come interruttore di scollegamento di isolamento, è realizzato in modo esperto per un funzionamento senza problemi su linee di trasmissione e distribuzione di potenza ad alta tensione a 10(12, 15, 24) kV. La sua funzione principale è quella di aprire e chiudere circuiti monofase o trifase senza carico, mantenendo tuttavia la presenza di tensione.

Progettato con precisione, questo interruttore è progettato per l'utilizzo monofase all'interno di sistemi di linea trifase, offrendo un'armoniosa combinazione di semplicità, convenienza e facilità d'uso. Disponibile in una gamma di correnti nominali: 200, 400, 600, 800, 1000, e 1250 amp, questi interruttori vantano una struttura robusta che comprende una base, isolatori a palo, componenti conduttivi e una sezione meccanica complessa. Il circuito è azionato elegantemente utilizzando una struttura a coltello a saracinesca, che consiste di due lame conduttive per fase, fiancheggiate da molle di compressione esterne su entrambi i lati per garantire una pressione di contatto ottimale. Queste molle possono essere regolate finemente per l'altezza in modo da ottenere la pressione di contatto necessaria per il coltello a saracinesca dell'interruttore. Il funzionamento dell'interruttore è facilitato da un gancio isolato, che favorisce le azioni di apertura e chiusura e un dispositivo autobloccante assicura un funzionamento sicuro.

Ambiente di lavoro:

Adatto per altitudini non superiori a 1000 metri;

Progettato per resistere a temperature ambiente con una soglia massima di +40°C e un minimo di -30°C;

In grado di resistere a velocità del vento esterno fino a 35 metri/secondo;

Progettato per resistere a un'intensità sismica non superiore a 8 gradi; il sito di installazione deve essere privo di frequenti vibrazioni gravi.

Il sito di installazione deve rimanere privo di gas, depositi chimici, nebbia salina, polvere, sporcizia, o qualsiasi mezzo esplosivo o corrosivo che potrebbe compromettere in modo significativo l'isolamento e la conduttività dell'interruttore.

Nota:

QUANDO LE CONDIZIONI DI UTILIZZO NORMALI SOPRA INDICATE VENGONO SUPERATE, L'UTENTE PUÒ AVVIARE TRATTATIVE CON L'AZIENDA PER CONSIDERAZIONI PARTICOLARI.

Installazione, uso e regolazione

Lavoro di preinstallazione

1. Iniziare con l'accurata rimozione di polvere e sporcizia da tutti i componenti, assicurandosi che la superficie del flacone di porcellana isolante venga accuratamente pulita.
2. Pulire accuratamente la superficie del cablaggio collegata alla vite di messa a terra.
3. Applicare uno strato protettivo di vaselina industriale a tutte le parti rotanti e alle aree di contatto per un funzionamento regolare e una lunga durata.
4. Eseguire un controllo dettagliato della superficie di contatto, regolando l'altezza della molla di compressione secondo necessità per soddisfare gli standard di pressione indicati nella Tabella II
5. Questo interruttore è particolarmente adatto per l'uso con sollevamento, progettato per funzionare in tandem con trasformatori lungo la linea.
6. Per correnti nominali comprese tra 200-400 ampere ore, l'interruttore utilizza in genere tre fori di montaggio, come nel caso delle configurazioni da 600 a 1000 A.

Elenco di controllo per la manutenzione annuale: Eseguire regolarmente questi controlli per garantire prestazioni ottimali e durata dello switch:
Rimuovere con cura lo sporco accumulato dalle parti conduttive, dalle superfici di contatto e dalla superficie delle bottiglie in porcellana isolanti.

Ispezionare attentamente ciascun componente per verificare che non presenti segni di danneggiamento, prestando particolare attenzione alla bottiglia isolante in porcellana per verificare che non sia danneggiata o incrinata.

Assicurarsi che la superficie di contatto della parte conduttiva rimanga in condizioni eccellenti.
