Descrizione del Prodotto

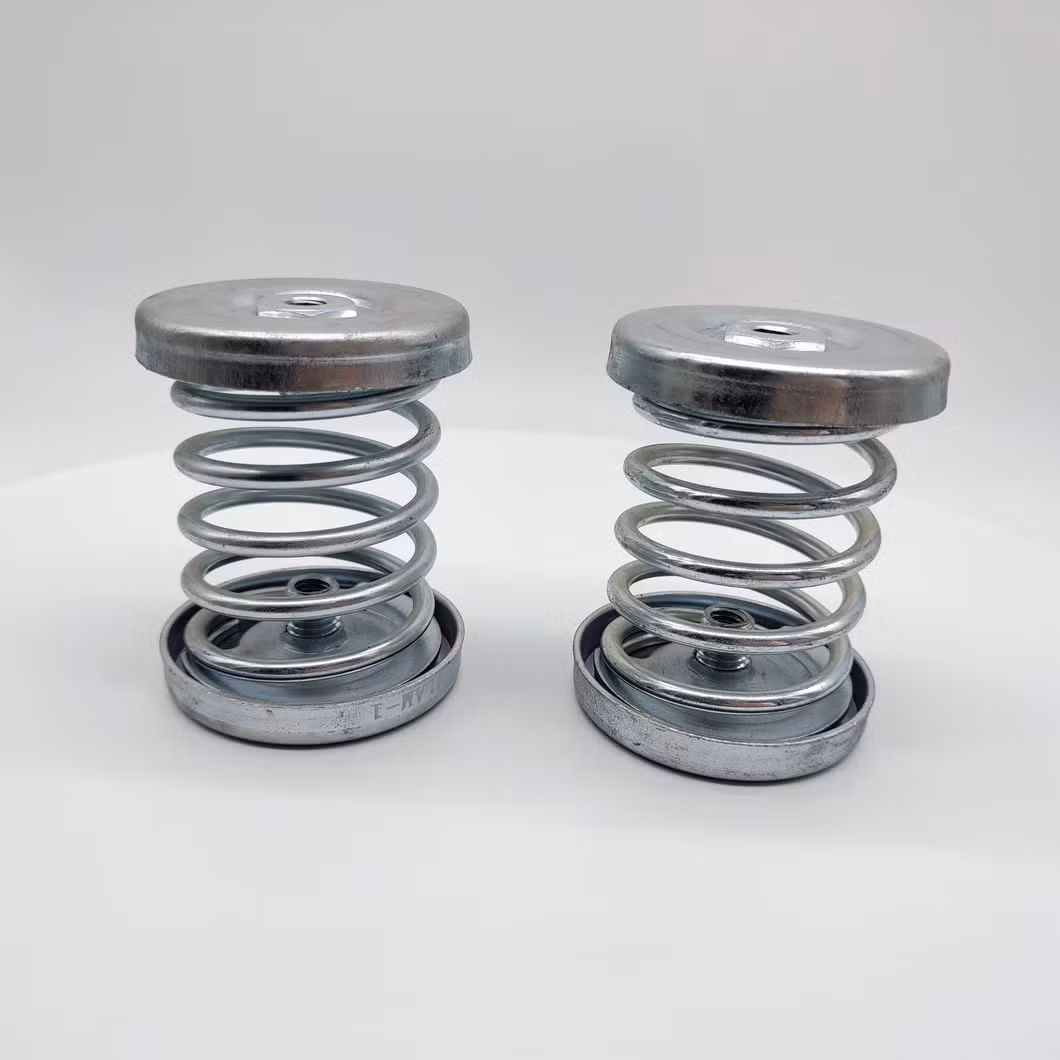

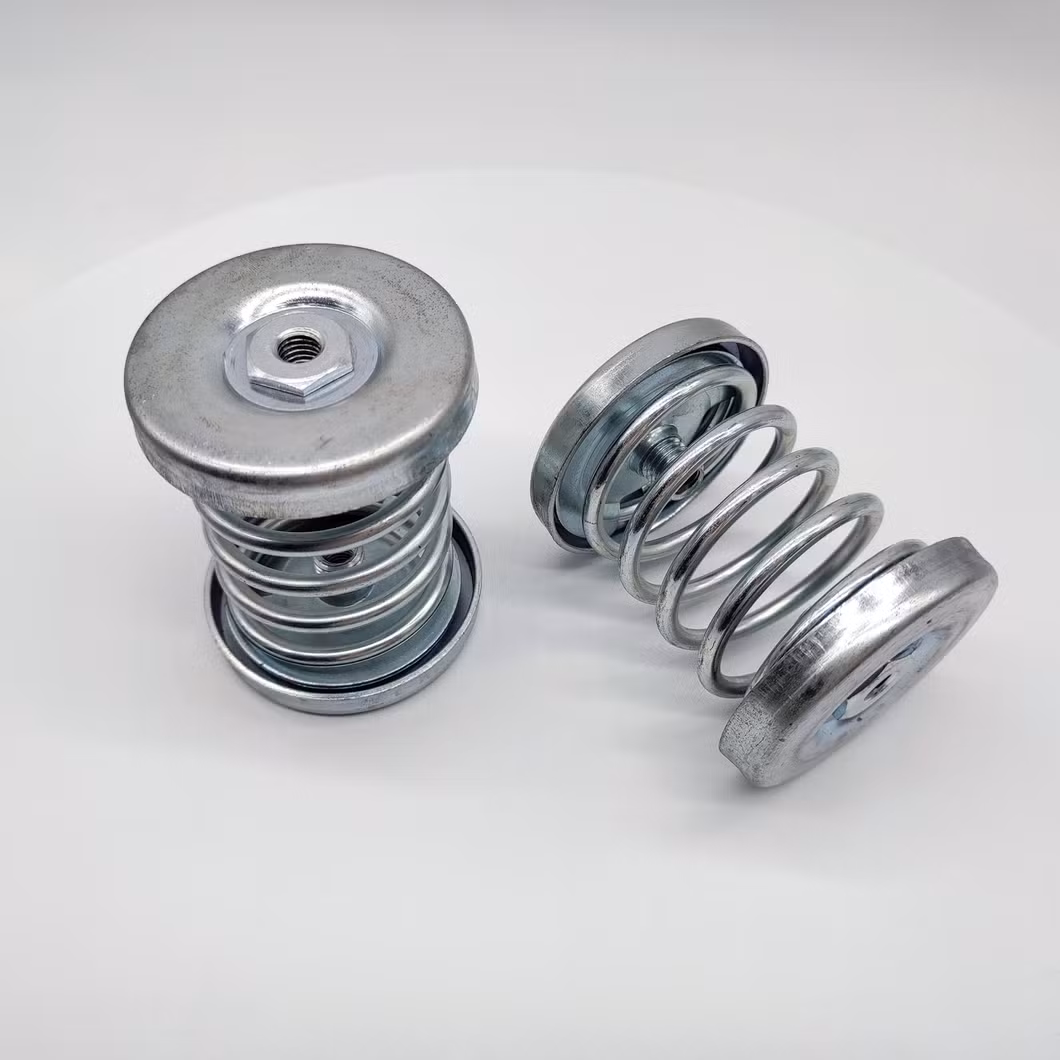

Isolante per molle in acciaio in metallo
Gli isolatori a molla in acciaio SD Isotop® hanno una frequenza naturale di circa 3.2 Hz.
Gli isolatori della serie SD sono costituiti da due piastre elastiche con filettatura interna M 10 e molla elicoidale cilindrica, progettate in conformità alla norma DIN EN 10270-1: 2001.
L'altezza viene regolata utilizzando un'asta filettata M 10 con 3 dadi e 3 rondelle di sicurezza per il controllo del livello e la regolazione della distribuzione del peso. Protezione anticorrosione: Opzionalmente zincata o catodica dipinta a immersione (KTL).
Isolatori a molla in acciaio
- frequenza naturale da 3.2 Hz
- zincata elettrozincata o catodica (CDC) per una maggiore protezione contro la corrosione
- fissare il collegamento tra la piastra e la molla
grazie all'adesivo speciale
- Filettatura interna M 10
- piastra base e/o regolazione dell'altezza adatte
- anche la piastra di base con elemento ammortizzante (FP/K) si isola più in alto frequenze
- semplice controllo del carico grazie al design aperto
- struttura a molla conforme a DIN EN 13906-1
| Carico massimo | Frequenza naturale al carico massimo | Imballaggio unità | ||||
| in kg | In N. | |||||
 | MSD-15 | 15 | 147 | 3.2 Hz | 50 pz | |
| MSD-25 | 25 | 245 | 3.2 Hz | 50 pz | ||
| MSD-50 | 50 | 490 | 3.2 Hz | 50 pz | ||
| MSD-75 | 75 | 735 | 3.2 Hz | 50 pz | ||
| MSD-100 | 100 | 980 | 3.2 Hz | 50 pz | ||
| MSD-150 | 150 | 1470 | 3.2 Hz | 50 pz | ||
| MSD-200 | 200 | 1960 | 3.2 Hz | 50 pz | ||
| MSD-300 | 300 | 2940 | 3.4 Hz | 50 pz | ||
| MSD-400 | 400 | 3920 | 3.4 Hz | 50 pz | ||
| MSD-500 | 500 | 4900 | 3.4 Hz | 50 pz | ||
 | Ipotop SD 1 KTL | 20 | 196 | 3.2 Hz | 100 pz. | |
| Isogop SD 2 KTL | 33 | 324 | 3.2 Hz | 100 pz. | ||
| Isogop SD 3 KTL | 52 | 510 | 3.2 Hz | 50 pz. | ||
| Isotop SD 4 KTL | 82 | 804 | 3.2 Hz | 50 pz. | ||
| Isotop SD 5 KTL | 123 | 1,206 | 3.2 Hz | 50 pz. | ||
| Isotop SD 6 KTL | 195 | 1,913 | 3.2 Hz | 50 pz. | ||
| Isotop SD 7 KTL | 310 | 3,041 | 3.2 Hz | 50 pz. | ||
| Isotop SD 8 KTL | 420 | 4,120 | 3.4 Hz | 100 pz | ||
| Isotop SD 9 KTL | 525 | 5,150 | 3.4 Hz | 100 pz | ||
 | Isotop FP/K 1 - 9 | Per SD da 1 a 9 | viti incluse 1 | 50 pz | ||
| ISOTOP FP/K 1 - 9 KTL | Per SD da 1 a 9 | viti incluse 1 | 50 pz | |||
 | Isotop FP 1 - 9 | Per SD da 1 a 9 | senza viti | 50 pz | ||
| Isotop FP 1 - 9 KTL | Per SD da 1 a 9 | senza viti | 50 pz | |||
 | Isotop NV 1 - 9 | M10 | Per SD da 1 a 9 | 50 pz | ||
