Informazioni di Base.
Descrizione del Prodotto
· Metallurgia : acciaio dolce, placcato.
· Gomma naturale, incollata, di forma cilindrica.
· Fissaggio con viti, dadi o misti.
Gli standard europei non sono sempre coerenti con la filettatura francese Standard così Paulstra ha
Ha creato la gamma Radiaflex® Europe sulla base di tali standard.
La versione con finecorsa è ora disponibile con un foro filettato in aggiunta al prigioniero filettato.
Metallurgia: Acciaio dolce, placcato. Gomma naturale, incollata, di forma cilindrica. 5 tipi di fissaggi saldati:

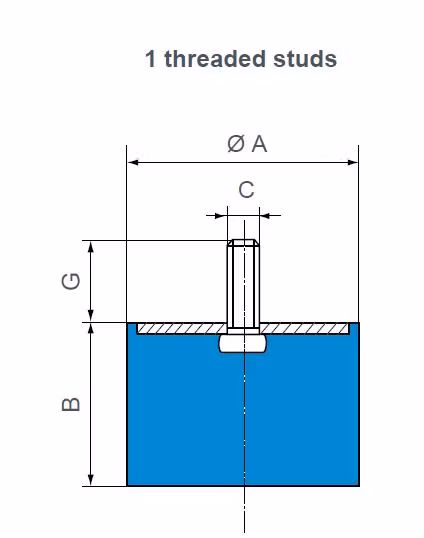

- prigioniero filettato su un lato
- foro filettato su un lato,
- prigioniero filettato doppio,
- doppio foro filettato,

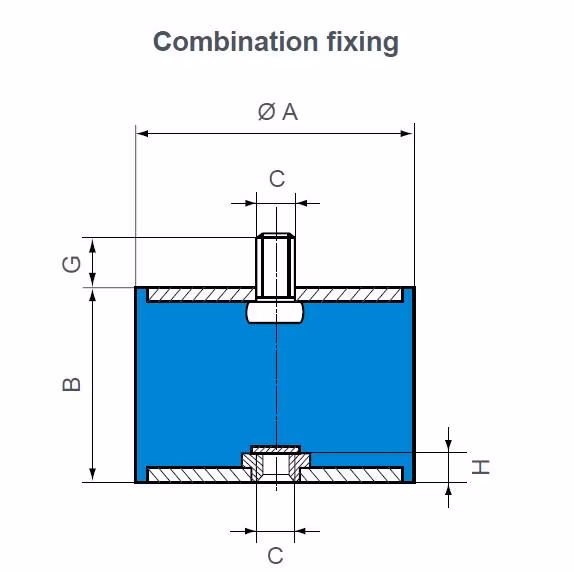

- fissaggio combinato
Caratteristiche
Il design del supporto RADIAFLEX® presenta le seguenti caratteristiche di base:
· elasticità radiale maggiore dell'elasticità assiale.
· la gomma funziona in :
- compressione (assiale),
- taglio (radiale),
- compressione/taglio secondo il metodo di fissaggio.
Vantaggi
· Semplice da riparare.
· Semplice ed economico.
· Ampia gamma

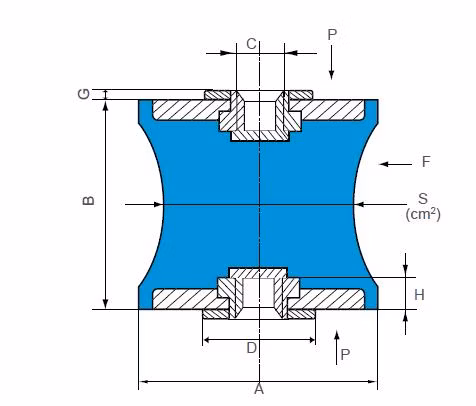

| Φ A. (mm) | B (mm) | C | ΦS (mm) | H (mm) | G (mm) | D (mm) | Compressione (P) | Taglio* (F) | Rif | ||
| Max. Rif carico (DaN) | Flessione (mm) | Max. carico (DaN) | Flessione (mm) | ||||||||
| 80 | 60 | M14 | 38,5 | 15,5 | 3 | 30 | 250 | 5 | 70 | 8 | 521802 |
